MegaJet 600 Turbo

MegaJet 600 Turbo

7450

Диапазон частот, МГц 26,965…27,405 / 26,965…27,855
Количество каналов 240/80 (по выбору-[AM/FM+SCAN, ON])
Чувствительность приемника, мкВ
(20 дБ с/ш FM, 10 дБ с/ш AM) Частотная (ЧМ) и амплитудная (АМ)
Выходная мощность передатчика, Вт 10 (13,8 В) или 4…6 (перемычки)
Вид модуляции АМ(90%)/FM(2 КГц)
Напряжение питания, В 13,8
Максимальный потребляемый ток, А 2,0 макс.
Размеры, мм 138(ш) х 40(в) х 159(д)
Масса, кг 0,87

Радиостанция MegaJet MJ-600 относится к классу оборудования гражданских средств радиосвязи для профессиональных приложений.
Эта радиостанция дополняет ряд известных и хорошо зарекомендовавших себя моделей - Yosan JC-2204, MegaJet MJ-3031M, Alinco DR-M03 SX и сочетает в себе их отличные качества - энерго-насыщенные характеристики, удобство использования, компактные размеры и эксплуатационную надежность.
Функциональные возможности радиостанции MegaJet MJ-600 (модель стандартной конфигурации) особенностей не имеют и состоят из привычного набора, обеспечивающего удобную и приятную эксплуатацию. Отметим некоторые из них. Это - функция поддержания стандартов разбиений 40/240, возможность автоматического шумоподавления и четыре ячейки энергонезависимой памяти каналов. Дополнительно, для отдельных приложений, предусмотрена возможность внутренней коррекции режима TX - 4 / 10 W
Микропроцессорная система управления всеми режимами радиостанции выполнена на базе нового центрального процессора SAMSUNG 3P8249XZZ-TWR9.
Электрическая схема радиостанции дополнена отдельным синтезатором частот на микросхеме MC145170-2 (MOTOROLA) с внешним цифровым управлением. Это повысило стабильность рабочих параметров, улучшило спектральную чистоту формируемых сигналов и, что немаловажно, позволило применить микросхему энергонезависимой перепрограммируемой памяти EEPROM (ATMEL 24C02N) для обеспечения долговременного поддержания и сохранения текущих режимов и пользовательских установок.
Радиостанция MegaJet MJ-600 разработана с учетом климатических условий средней полосы России в рамках совместного проекта и производится в Корее. Первоначальное проектное обозначение радиостанции - "3031 MAX", по имени разработчика коммерческой части проекта, было изменено с целью привязки названия модели к новой технологической платформе "600".
В концепцию технологической платформы "600" заложена возможность выпуска на базе MegaJet MJ-600 отдельных серий усовершенствованных радиостанций с дополнительными функциональными и эксплуатационными возможностями. Это позволит в будущем оперативно реагировать и удовлетворять любые возможные требования растущего рынка гражданских средств радиосвязи в России.
Краткие технические характеристики и отличительные особенности
Диапазон частот, МГц 26,965…27,405 / 26,965…27,855
Количество каналов 240/80 (по выбору-[AM/FM+SCAN, ON])
Чувствительность приемника, мкВ
(20 дБ с/ш FM, 10 дБ с/ш AM) Частотная (ЧМ) и амплитудная (АМ)
Выходная мощность передатчика, Вт 10 (13,8 В) или 4…6 (перемычки)
Вид модуляции АМ(90%)/FM(2 КГц)
Напряжение питания, В 13,8
Максимальный потребляемый ток, А 2,0 макс.
Размеры, мм 138(ш) х 40(в) х 159(д)
Масса, кг 0,87

§ Компакт-дизайн
§ Микропроцессор SAMSUNG 3P8249XZZ-TWR9
§ Энергонезависимая память на микросхеме ATMEL 24C02N
§ Отдельный синтезатор частоты на микросхеме MC 145170-2
§ Передняя панель с большим ЖК-дисплеем Black Matrix
§ Идеальный автоматический шумоподавитель
§ Эффективный цельнометаллический радиатор-панель с увеличенной поверхностью охлаждения
§ Динамик увеличенной мощности фирмы "STAR" (8 Ом, 3 Вт, квадрат 76х76 мм)
§ Надежная тангента с динамическим микрофоном DS-3051-150 Ohm
§ Функция прослушивания двух выбранных каналов ( DW ) ћ Режим сканирования(SCAN)
§ Индикатор уровня сигналов RX / TX
§ Индикация канала / частоты (FR)
§ Подсветка кнопок управления
§ Экстренная настройка на 9-й канал (CH9)
§ Функция звукового подтверждения нажатия клавиш (BP)
§ Функция памяти предыдущего канала (LCR)
§ Четыре ячейки памяти
§ Возможность подключения внешнего громкоговорителя
§ Не допустимо использование неисправных или посторонних гарнитур
Основные особенности и функции
* ФУНКЦИИ
1. Переключатель "ФУНКЦИЯ"
2. Переключатель "Частота-Каналы / Биппер"
3. Вызов памяти предыдущего канала
4. Переключение режимов АМ/ЧМ
5. Режим поиска при сканировании каналов / Память 1
6. Режим просмотра двух каналов / Память 2
7. Экстренный вызов канала 9 (переключение сеток) / Память 3
8. Режим автоматического шумоподавления ASQ / Память 4
* УПРАВЛЕНИЕ
1. Регулятор громкости с выключателем питания
2. Регулятор шумоподавителя
3. Переключатель каналов вверх-вниз
* ЖК ДИСПЛЕЙ
1. Отображение КАНАЛЫ/ЧАСТОТА
2. Индикация режимов TX / BP / DW/ SC / FM /AM /AQ
3. Индикация канала памяти 1…4
4. 12-ти сегментная линейка S/RF-метра
* Разъём внешнего громкоговорителя 3,5мм
* Разъём антенны под PL-259
* Разъём гарнитуры 6-pin
Гарнитура радиостанции оснащена динамическим микрофоном, кнопками переключения каналов Up/Dn и кнопкой включения автоматического шумоподавителя ASQ
* Встроенные - подавитель импульсных помех (АМ) и автоматический ограничитель шума
* Размеры 138 х 159 х 48 мм
* Вес: 870 г., общий: 1400 г.
Электрические характеристики
§ GENERAL
@ TRANSMITTER CRYSTAL CONTROLLED PLL SYNTHESIZER
@ RECEIVER DOUBLE CONVERSION, SUPERHETERODYNESYSTEM
@ VOLTAGE OPERATION DC 13.8 V
@ TEMPERATURE -10 њC ~ +50 њC
@ CHANNEL STEP 10 Khz

§ TRANSMITTER
@ OUTPUT POWER FM/AM : 4WATTS
*OPTION :FM :13 WATT . AM : 10 WATT
@ FREQUENCY RANGE 26.965 ~ 27.405 MHz
*OPTION : 25.615 ~ 28.305 MHz (240CH)
@ FREQUENCY TOLERANCE +-300 Hz
@ MODULATION SENSE 3mv(1.25KHz INPUT)
@ MODULATION CAPABILITY AM : 90 %
FM : 2 KHz

§ RECEIVER
@ SENSITIVITY AM : 0.5 uV(S/N lOdB)
FM : 0.5 uV (S/N 20dB)
@ SQUELCH 1000 uV
@ AUTO SQUELCH 0.5 uV
@ S/N RATIO 40 dB
@ DISTORTION 3 %
@ MAX POWER 4 WATTS
@ S/METER(S-9) 100 uV

§ TEST CONDITION
@ POWER SOURCE DC 13.8 VOLTS
@ ANT LOAD IMPEDANCE 50 ohm NON-INDUCTIVE
@ AUDIO LOAD IMPEDANCE 8 ohm NON-INDUCTIVE

Органы управления и отображения
?

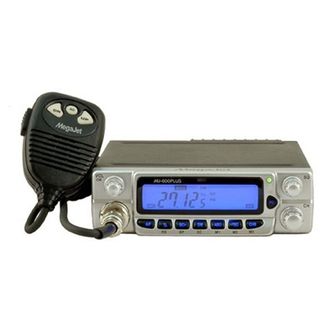

Рис. 1. Органы управления и отображения MJ-600
Описание органов управления
1) Кнопка Функция FUN. Благодаря этой кнопке большинство функциональных клавиш имеют вторую функцию. Например, если напрямую воспользоваться кнопкой FR / BP, то на ЖКИ Вы можете переключать попеременно режим отображения номера канала либо его частоты. Если Вы сначала нажмете кнопку FUN, а затем FR / BP, то произойдет включение/выключение режима звукового подтверждения нажатия кнопок.
2) Кнопка переключения режимов Номер канала-Частота / Биппер FR/BP.
3) Кнопка вызова памяти предыдущего канала LCR.
С помощью этой кнопки вызывается из памяти предыдущий, ранее использованный Вами канал, в котором радиостанция находилась более 5 секунд или работала на передачу.
4) Включение питания / Регулятор громкости VOL/OFF.
5) ЖК-дисплей LCD. Отображаются все текущие режимы работы радиостанции.
6) Переключатель каналов CH.
7) Регулятор уровня порога срабатывания шумоподавителя SQ.
8) Кнопка выбора вида модуляции АМ/ФМ AM/FM.
9) Кнопка сканирования SCAN/M1.
